CZM型滚珠丝杠副

您的当前位置:首 页>> 产品中心 >> CZM型滚珠丝杠副

CZM型滚珠丝杠副

  • 所属分类:CZM型滚珠丝杠副

  • 点击次数:0
  • 发布日期:2023-10-21
详细介绍

产品特点: 传动平稳、安装结构紧凑。

额外适用场合: 导程大,传动力矩小,有成效行程比率要求高等场合大导致直径比可达1.2左右)。


滚珠丝杠副导程精度

滚珠丝杠副根据使用要求分定位(P)和传动(T)两大类。传动滚珠丝杠副主要考虑传递动力的能力与稳定性,定位滚珠丝杠副则还要对轴向位移控制提出较高的要求。

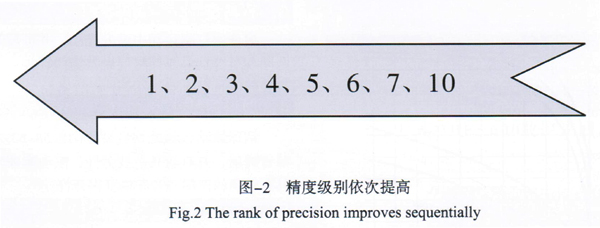

滚珠丝杠副导程精度分七个等级,见图-2。


滚珠丝杠厂家

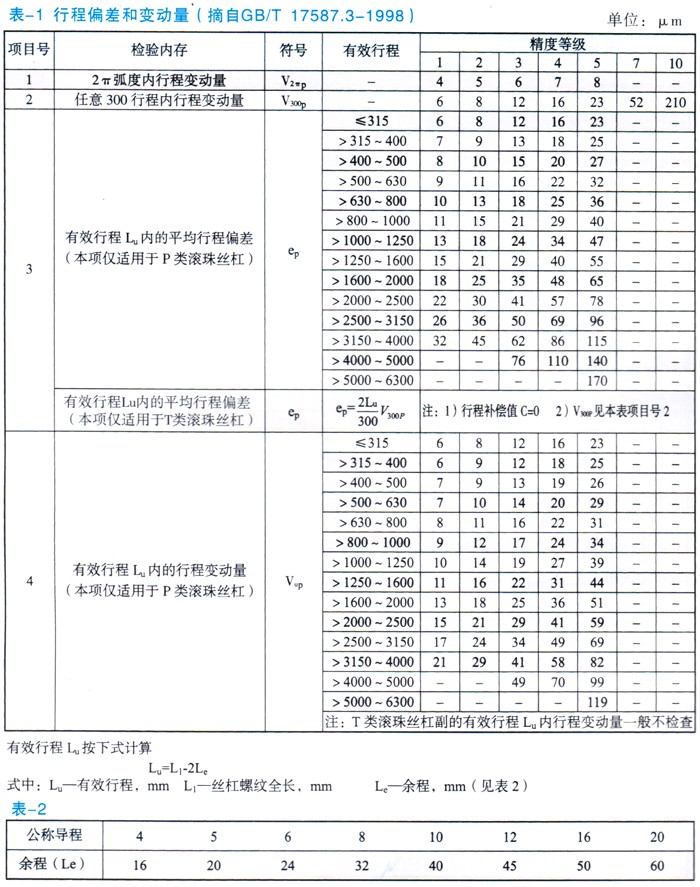

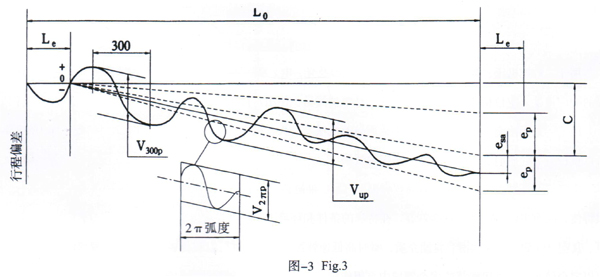

滚珠丝杠副导程精度主要考核四大指标,即2π弧度内行程变动量V2πp;任意300行程内变动量V300p;有成效行程内行程变动量Vup;有成效行程内平均行程偏差ep。详见图3和表1。

滚珠丝杠公司


滚珠丝杠公司

滚珠丝杠轴承规格型号选型:

① 定位精度;

② 通过马达及对速度的要求来丝杠轴承导程;

③ 查看螺母尺寸行程及相关丝杠轴承轴端数据;

④ 通过负载及速度分布(加减速)来平均轴向力和转速;

⑤ 通过平均轴向力预压力;

⑥ 预期寿命,轴向负荷,转速动额定负荷;

⑦ 基本动额定负荷,导程,临界转速,DmN值限制丝杠轴承外径及螺母形式;

⑧ 外径,螺母,预压,负荷刚性(机台设计);

⑨ 环境温度,螺母总长热变及累积导程;

⑩ 丝杠轴承刚性,热变位预拉力;

⑪ 机床高速度,温升时间,丝杠轴承规格马达驱动扭矩及规格。
